高密度电法：破解落水洞与不良地质体的“隐身术”

发表日期：2026/01/30

在地质工程与资源勘查领域，有一种技术能像给大地做“CT扫描”一样，让隐藏在地下的地质结构清晰呈现——这就是高密度电阻率法。本文将通过一个典型的落水洞及不良地质体探测案例，系统解析这项技术从原理到应用的完整流程。

一、技术原理

高密度电法的物理基础在于不同岩土介质导电性的差异,是以不同岩矿石间的导电性差异为基础，通过观测和研究人工电场的地下分布规律，进而推测地下地质体分布位置和规模的一类勘探方法。该方法是电法勘探的重要分支，在金属、非金属矿产普查、水文地质及工程地质调查等领域有广泛应用。其核心技术流程可概括为：

1. 信号激励与采集

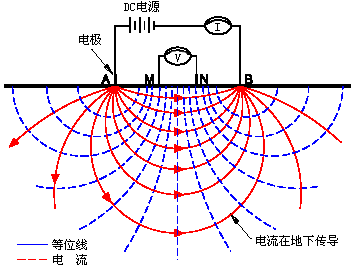

通过地面电极向地下注入安全直流电流（I），同时在特定电极对间测量产生的电位差（ΔU）。

2. 数据计算

基于公式ρₛ = K · (ΔU / I) 计算视电阻率（ρₛ），其中K为与电极排列几何形状相关的装置系数。

3. 成像与反演

将海量测点的视电阻率值通过专业软件进行数学反演，消除各种畸变干扰，最终生成反映真实地下电性分布的二维/三维模型。

高密度电法继承传统电阻率法原理，融合电测深与电剖面法于一体，采用多装置、多极距组合观测。其优势在于一次布极即可实现高效、高密度的数据采集，并通过比值参数处理增强异常，在提升工作效率的同时确保了数据精准可靠。

二、运用场景

高密度电法常见运用领域：

① 煤田采空区探测中的应用；

② 坝基白蚁巢穴无损探测；

③ 地下水调查；

④ 铁路、公路、隧道的岩溶、地基勘察；

⑤ 圈定地层岩性边界；

⑥ 垃圾掩埋场淋漓范围的勘测；

⑦ 古墓勘察；

⑧ 污水管道的探测；

⑨ 水库、河流堤坝渗漏情况的无损探测。

三、方法选择

在本案例中，目标是查明某区域的地质情况。经综合评估，我们选择了温纳（Wenner）装置进行探测，主要基于以下考量：

勘察需求匹配：地勘调查核心是确定地下是否存在填充或半填充的空洞，并圈定局部软弱破碎带。温纳装置具有信号稳定、抗干扰能力强、垂向分辨率高的特点，尤其擅长识别水平层状结构。

参数设计：根据前期地质资料，设定目标探测深度约为30米。采用30根电极，电极间距为5米，测线总长度145米。

四、检测流程

规范的现场操作是数据质量的根本保障，主要步骤包括：

第一步

测线布设与电极安装

布置测线，使用测绘设备精准定位各电极点。将不锈钢电极垂直打入土层，确保与土壤接触良好。在干燥地段，通过在电极周围浇灌盐水（浓度约5%）的方法降低接地电阻，确保每根电极接地电阻通常小于2kΩ。

第二步

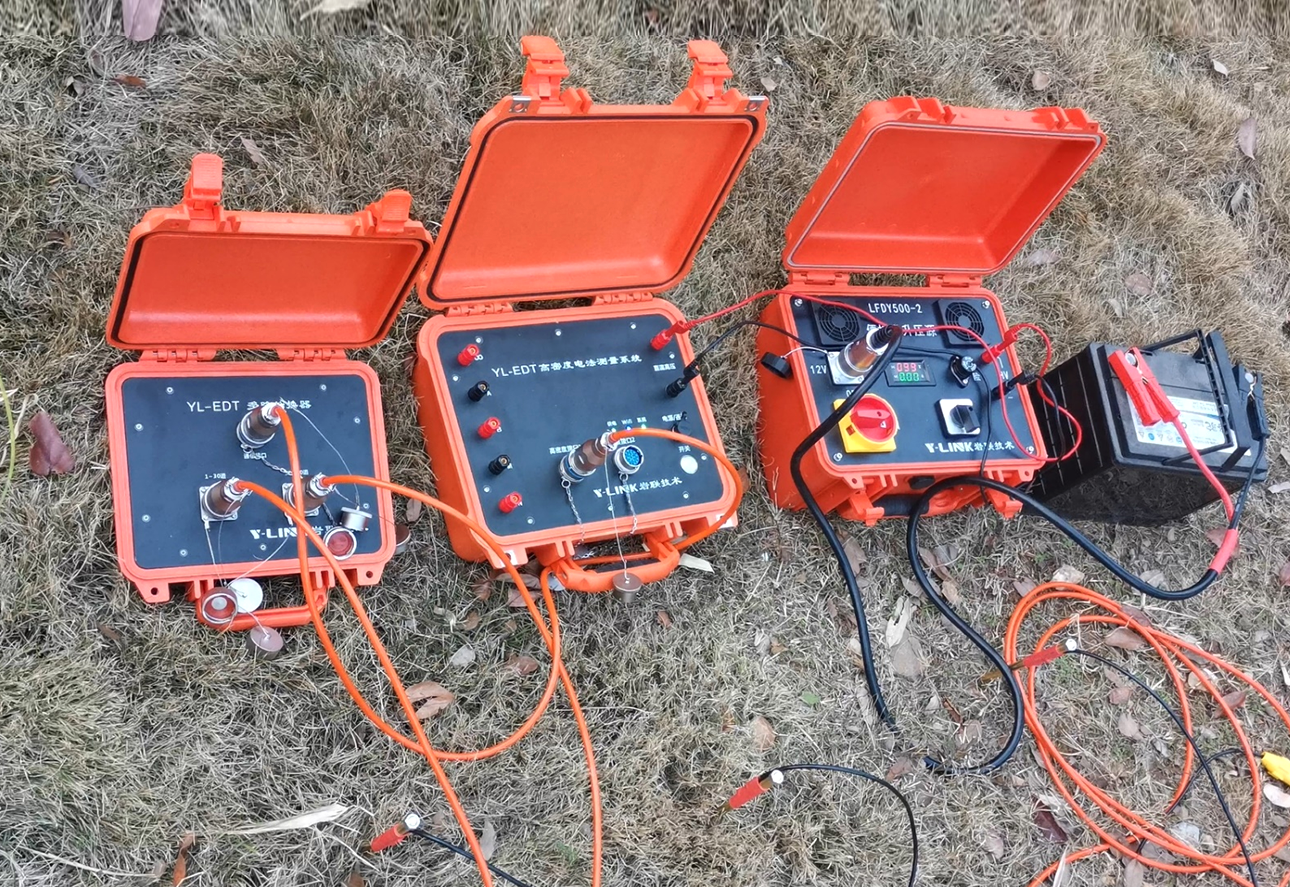

设备连接与系统检查

使用多芯分布式电缆将全部电极与主机连接，形成自动化测量网络。启动仪器进行系统自检，检查所有通道的通断与接地电阻状况。

第三步

数据采集与质量监控

在主机软件中设置测量参数（装置类型、电压、点距等），启动自动采集程序。采集过程中，实时监控视电阻率断面图的动态生成，观察数据曲线是否平滑、有无突变，以此即时判断数据质量。

五、成果解读

原始采集的视电阻率剖面需经过反演计算，才能转化为可用于地质解释的真实电阻率模型，解译的核心在于识别典型异常模式：

典型落水洞的电性响应特征

未充填或半充填空洞：表现为封闭或半封闭的极高阻异常核心（电阻率远高于围岩），周围有时伴生环状低阻带（代表潮湿的洞壁或裂隙）。

充泥型溶洞：表现为形态规则的极低阻异常团块（电阻率远低于完整灰岩），边界相对清晰。

充水型溶洞或管道：表现为条带状或串珠状的低阻异常，通常沿构造方向延伸，连通性好。

溶蚀破碎带的电性响应特征

表现为不规则的片状或带状低阻区，电阻率值介于完整基岩和充填物之间，边界模糊，反映岩体整体性下降、裂隙发育且多含水。

六、总结：技术的价值与启示

本次勘察成功验证了高密度电法在工程地质调查中的高效性与可靠性。通过系统性工作，我们精准科学的定位了潜在的地质隐患，为后续的设计与施工提供了至关重要的依据。

高密度电法的价值在于，它将不可见的地下世界转化为可视化的科学图像，使地质学家和工程师能够“透视”地表，做出基于数据的精准决策。随着技术与解释方法的不断进步，它必将在防灾减灾、工程建设、资源勘探及环境保护等领域发挥越来越重要的作用。
