近日，岩联技术助力陕西铁路工程职业技术学院（以下简称“陕铁院”）成功建成静载荷反力架系统，相关设备通过验收。该系统紧扣工程检测领域实践教学需求，旨在提升师生对基桩承载力及完整性检测的实操能力，同时打造面向社会检测单位与行业协会的技术交流与培训平台。

项目由岩联技术深度参与并量身定制，建成后将形成集教学、科研、社会服务于一体的综合性检测与监测实训基地，为学校“双高”建设再添新动能。

01 两根模型桩 · 一套反力系统

本项目核心内容包括设计并施工两根现浇钢筋混凝土灌注桩模型，并配套建设一套安全、稳定、可靠的锚桩静载荷反力系统。通过该系统，可系统开展低应变反射波法、静载荷试验等核心检测技术的实践教学与技能鉴定工作。

02 规范操作 · 流程清晰

整个建设过程严格按照工程规范进行，主要步骤包括：

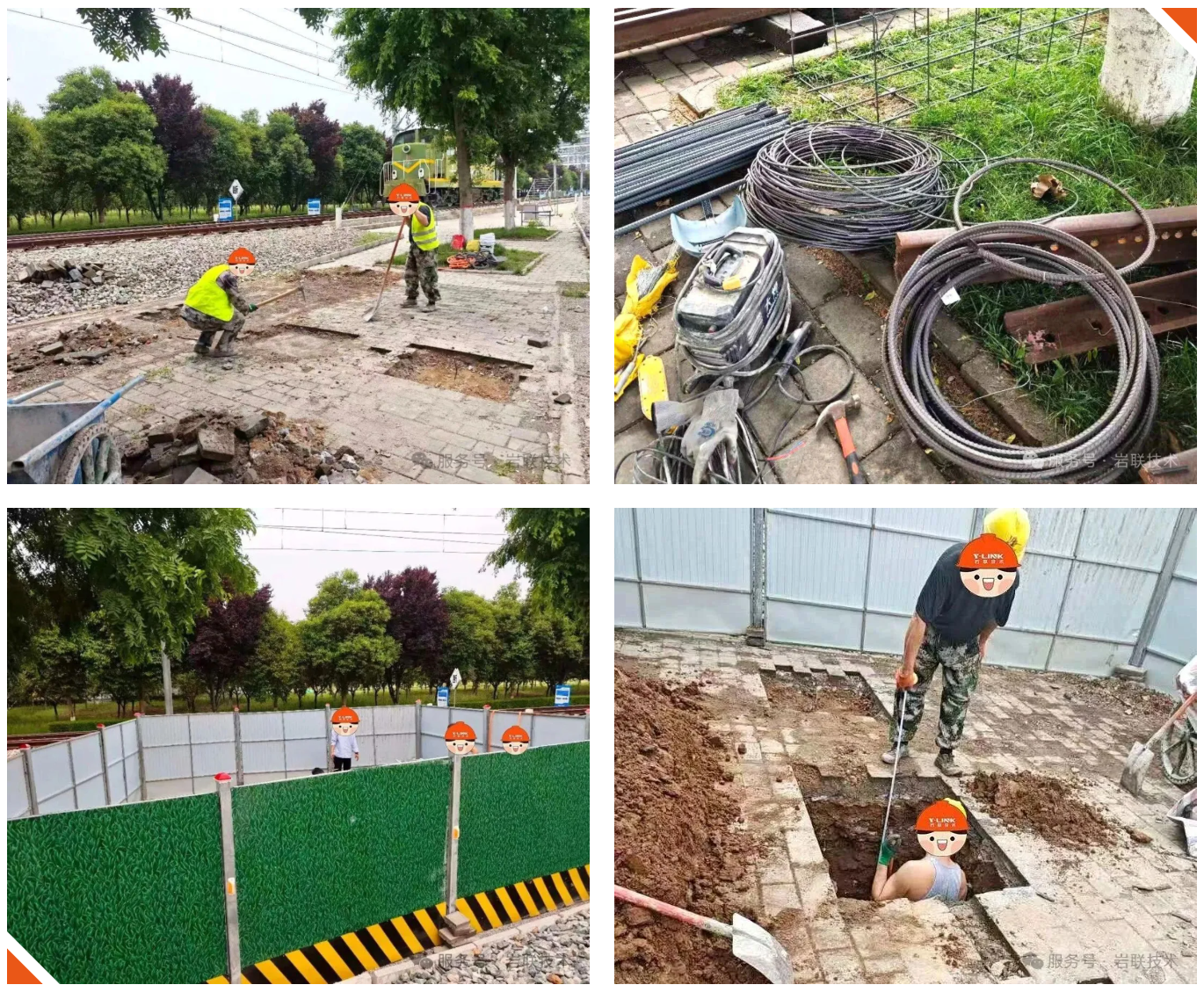

• 前期准备：场地平整、测量定位、材料与设备进场验收；

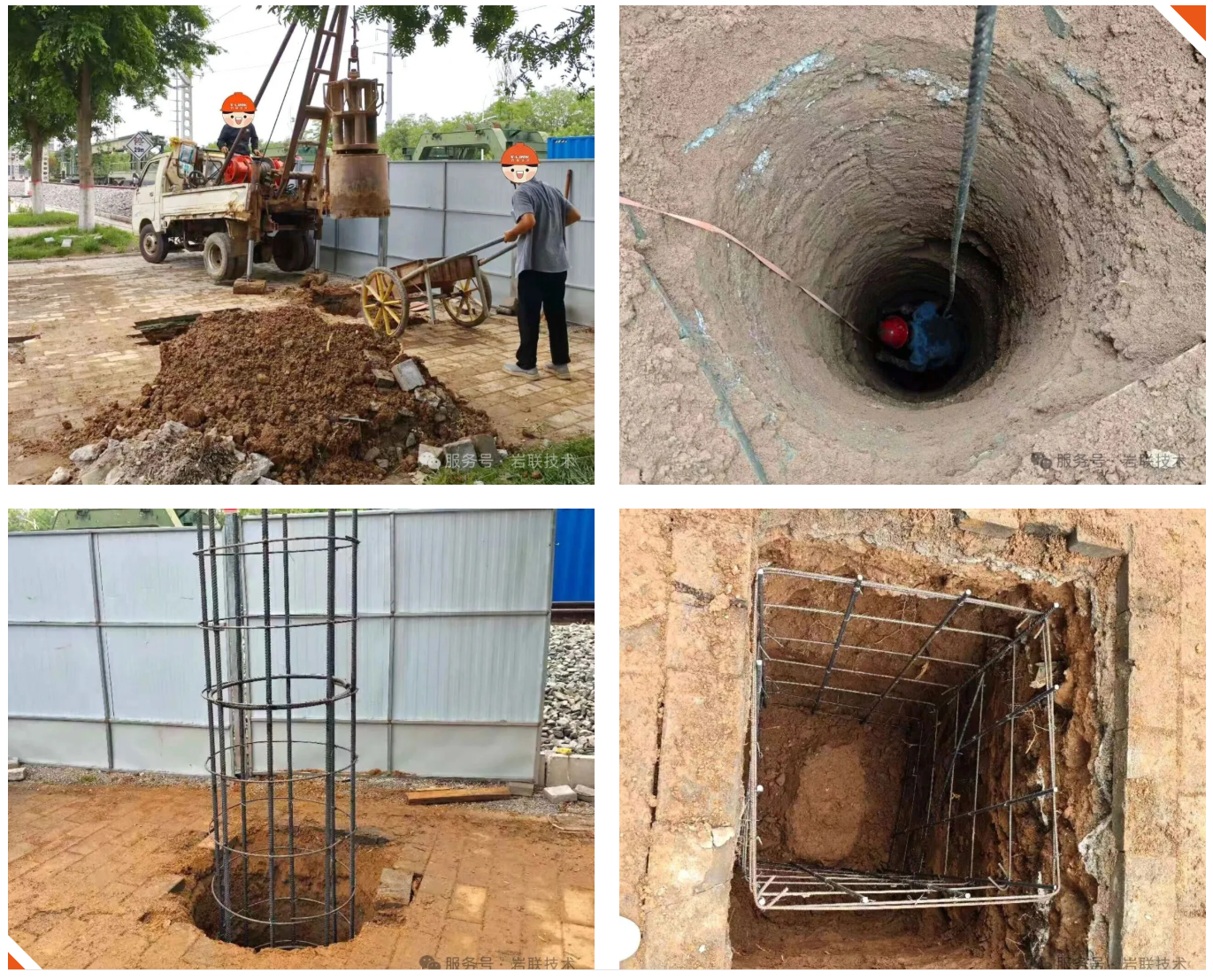

• 钻孔：采用冲击成孔，控制孔深、孔径及垂直度；

• 钢筋笼制作与安装：按设计绑扎钢筋笼，扩径缺陷制作，并设置顶部连接装置；

• 混凝土浇灌：采用导管法水下浇筑，保证桩身连续、密实；

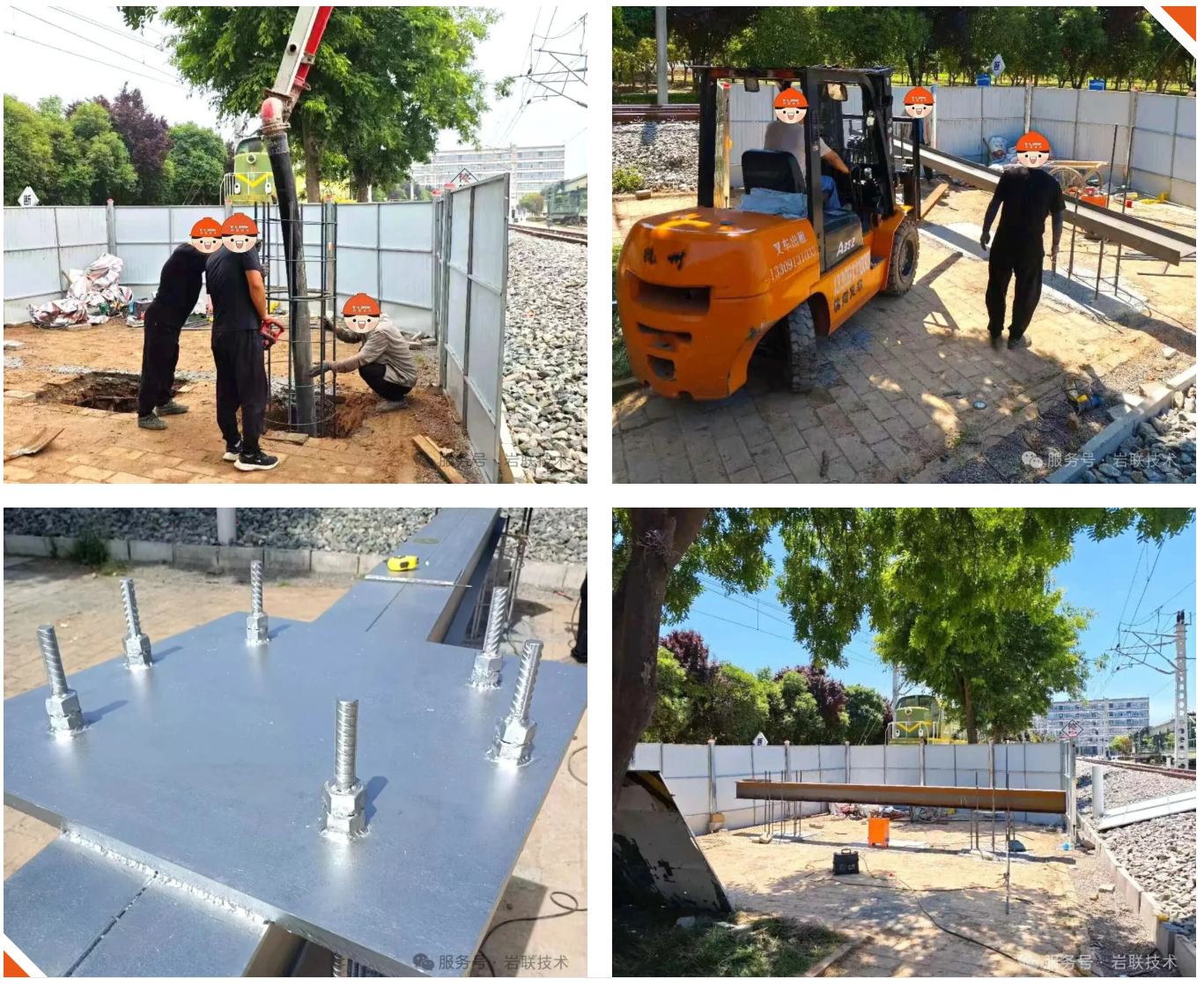

• 安装反力加载系统：反力工字钢与主筋进行刚性连接，形成闭合受力体系；安装千斤顶、油泵、压力传感器及位移传感器，现场完成调试。

03 技术方案 · 亮点展示

两根灌注桩模型不仅承担静载荷试验的反力提供功能，更在桩身各设置了一处扩径缺陷。这一精巧设计可用于低应变反射波法的对比教学与考核，让学生直观理解缺陷波形特征，有效提升基桩完整性检测的实战能力。

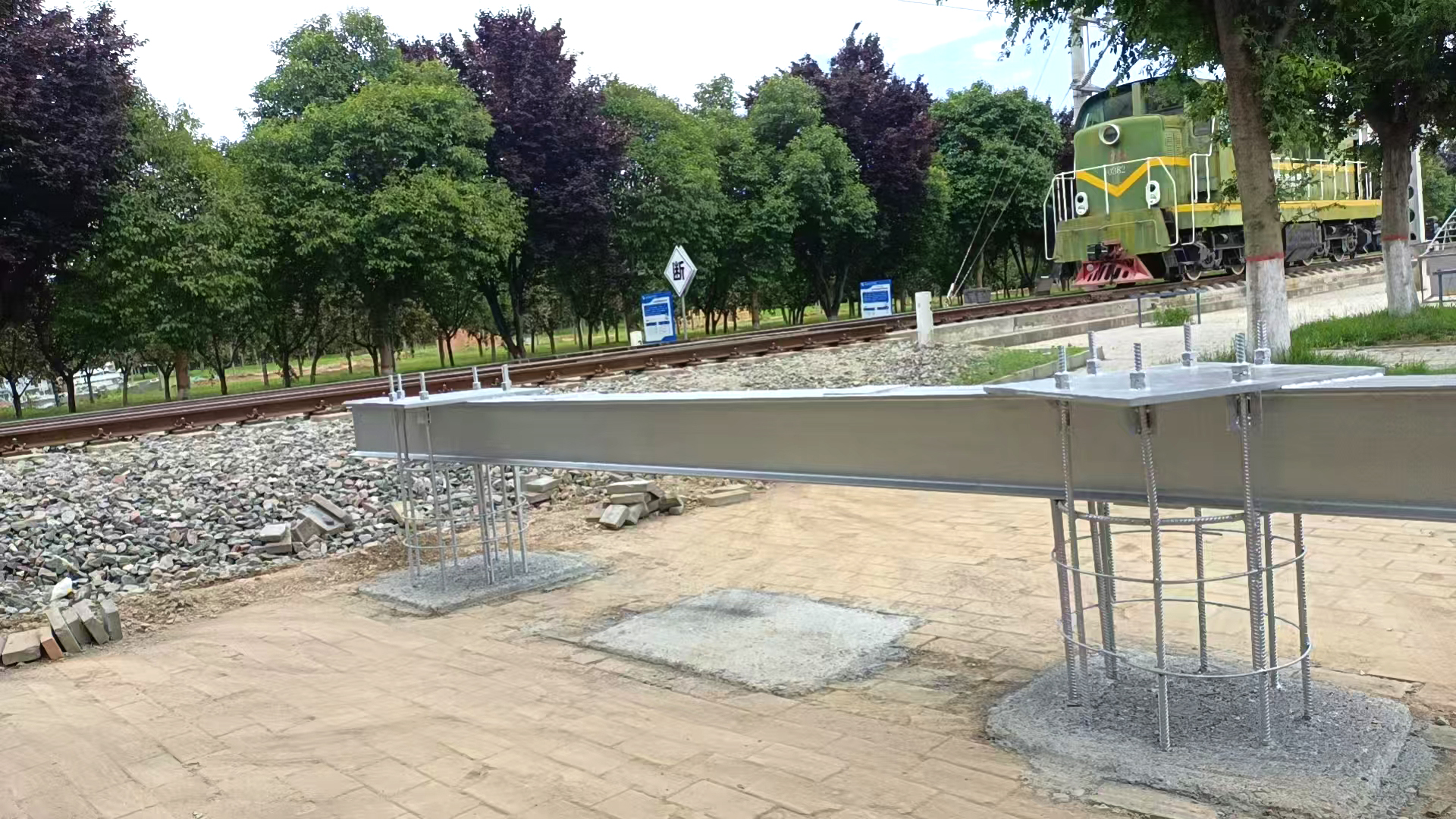

反力系统采用地锚反力装置形式，工作原理是将模型桩主筋与反力地锚系统可靠连接，利用模型桩自身的抗拔力作为反力源，通过油压千斤顶对平板试验进行分级加载。本项目采用更为稳妥的工字钢主反力梁方案，确保刚度和强度储备，满足最大试验荷载下的规范挠度要求。

04 技术培训 · 夯实基础

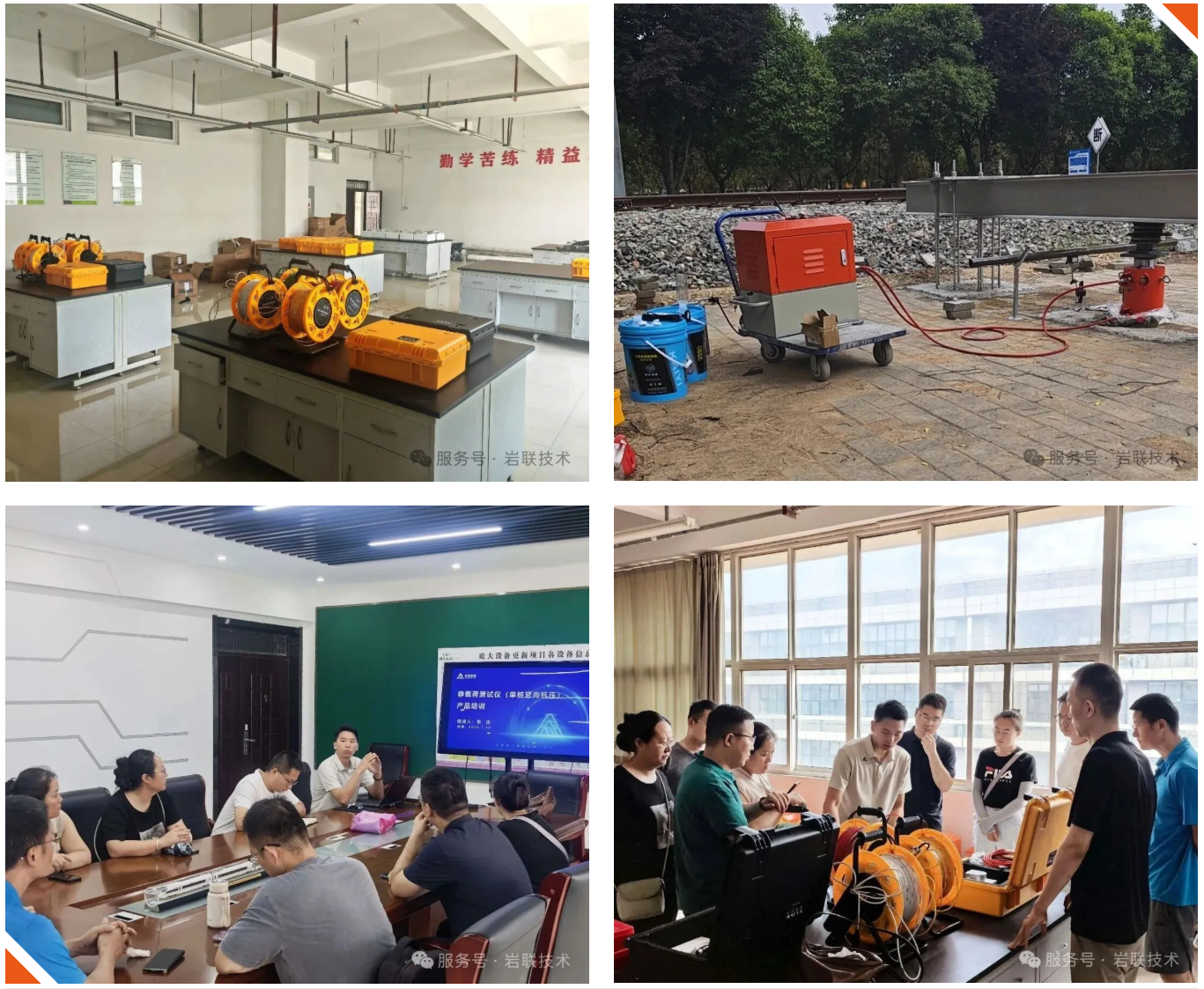

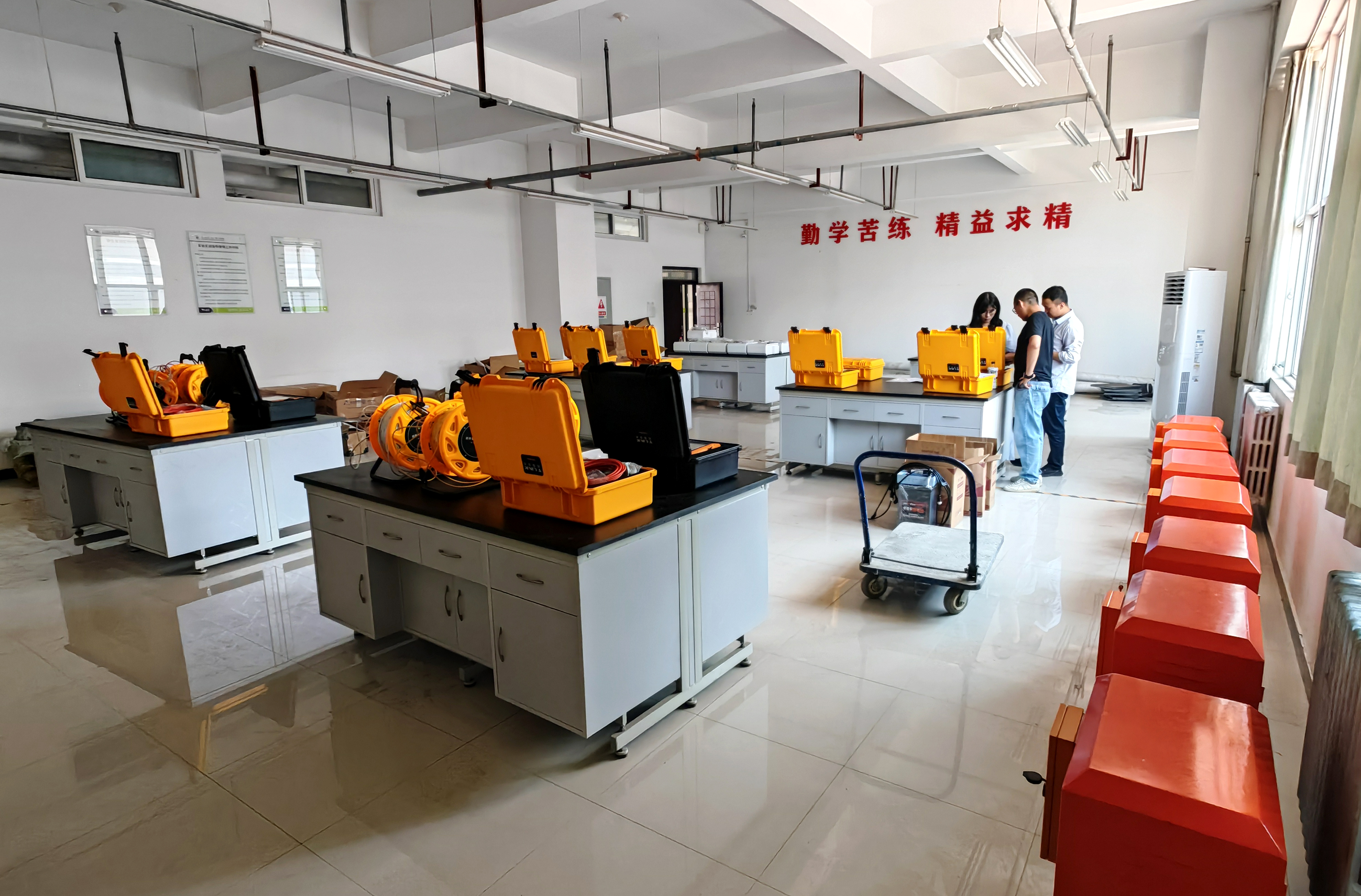

岩联技术为陕铁院提供了相关检测设备，并顺利通过设备验收。随后，讲师团队为客户开展了系统化的理论与实操培训，深入讲解静载荷测试仪的核心理论，并详细介绍超声波检测仪等设备的操作要点、日常维护及数据解读，帮助客户快速掌握操作要领，为后续教学与科研工作奠定坚实基础。

静载荷反力架系统的顺利启动，标志着陕铁院与岩联技术在校企合作、产教融合上迈出了扎实一步。未来，双方将继续深化合作，以更专业的设备、更完善的方案，为工程检测行业培养更多高素质技术技能人才。
