一、产品概述

探地雷达（Ground Penetrating Radar(GPR)）具备较多优点，如连续、无损、高效、准确等探测优点。地质雷达由以下几部分构成，即集成主机、天线组件和相关软件等。

地质雷达通常广泛用于考古、基础深度确定、冰川、地下水污染、矿产勘探、溶洞、地下管缆探测、分层、地下埋设物探察、公路地基和辅层、钢筋结构、水泥结构、无损探伤等检测。

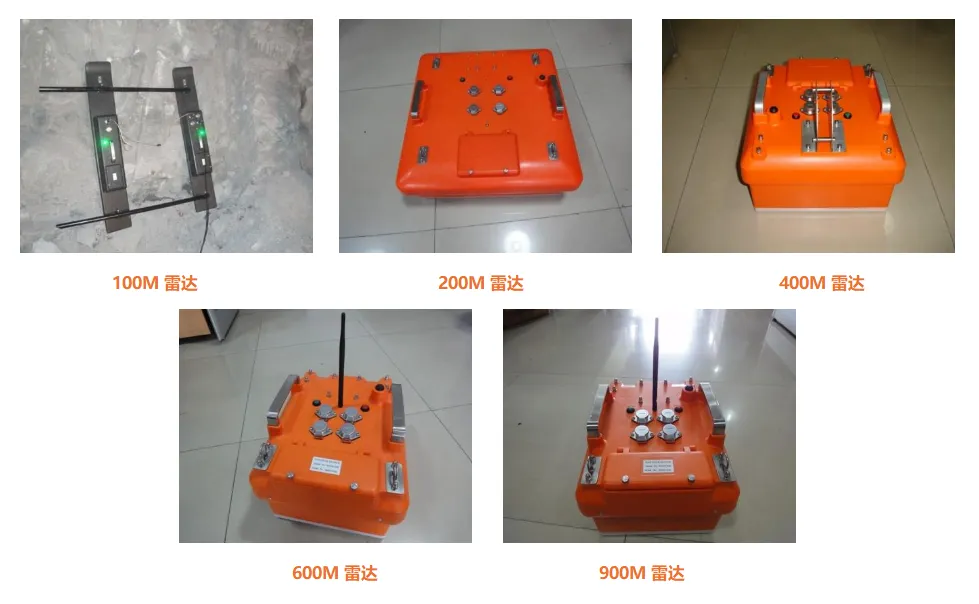

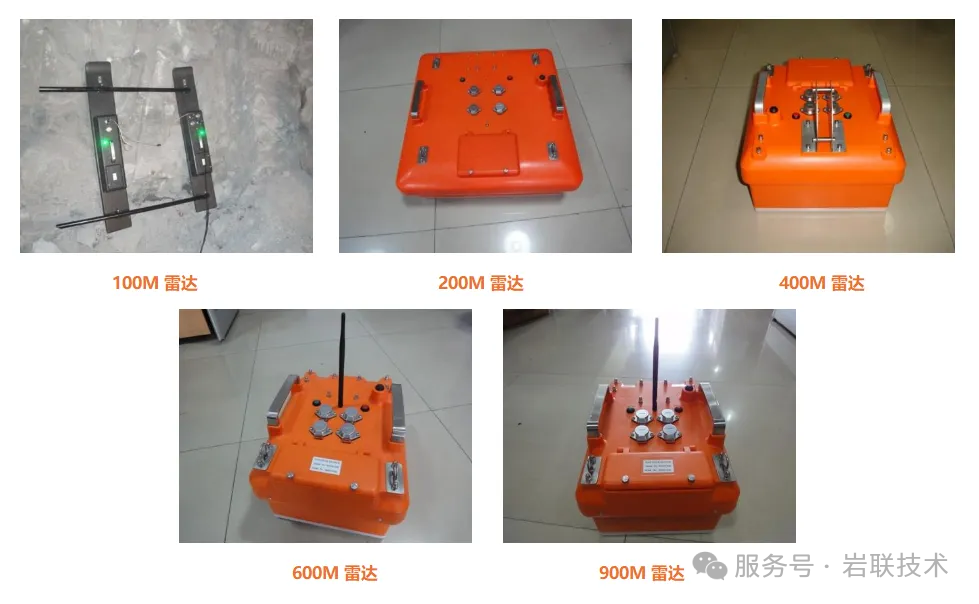

探地雷达测试设备

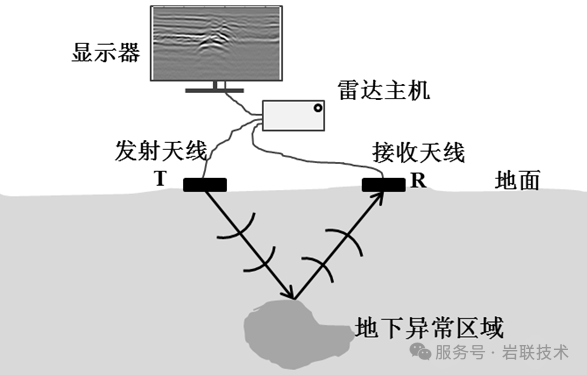

 二、原理介绍

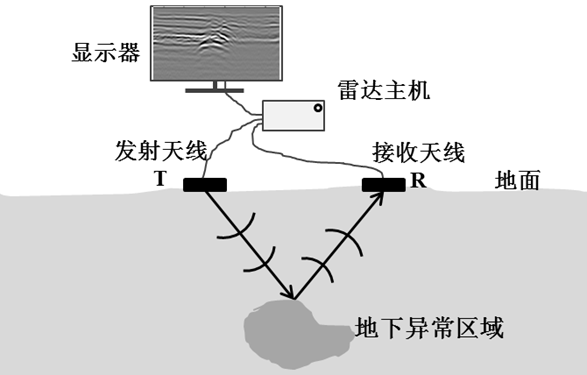

发射天线根据电磁波在有损介质中的传播，向要测量的介质发射高频宽频短脉冲的电磁波。如果在发生电磁波时遇到不均匀界面，会将部分电磁波进行反射，反射系数与被测介质的介电常数有较大关系。雷达主机及时接收并处理此部分产生的反射波，根据介质的介电常数和电导率不同确定介质中电磁波传播速度，结合电磁波双程走时来确定界面或目标体的位置分析接收的反射波形态、幅度、变化特征，以对目标物体进行识别。

 三、产品特点

1. 携带方便

2. GPR是无损探测技术

3. 数据采集速度非常快

4. 水平和垂直位置精度高

 四、预报依据

1.《公路隧道设计规范》（JTG D70－2004）

2.《公路隧道施工地质预报规程》（DB42/T 561－2009）

 五、工程案例

深圳某在建高速隧道超前预报

  1

项目情况

建筑界限为7.5*6.45 m(宽*高)，斜井断面面积不小于42㎡，排烟道通风面积不小于28.5m斜井内设置单向1.5%横坡；纵坡分别为：-0.9%/400、0.5%/65、8.071%/105、-4.000%/30、-0.486%/71.467，斜井隧道宝安端洞门采用端墙式，隧道洞口里程为XJKO+632，洞口场地标高约为72.5 m，隧道明暗分界里程为XJKO+626，明洞长6 m。

  2

测线布置

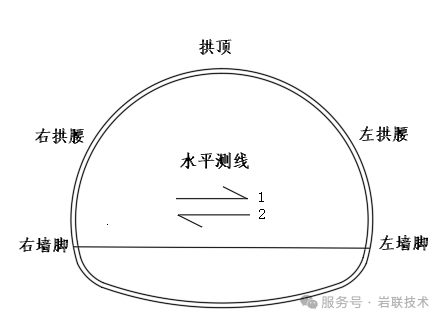

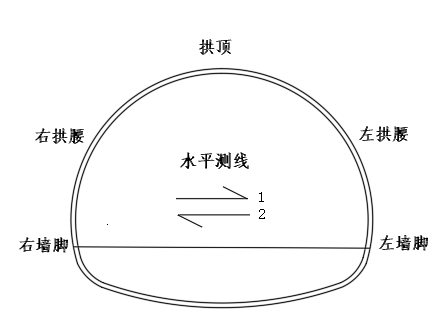

沿测线进行数据采集，并得出雷达反射剖面。采集参数为：天线类型100M，采集方式为点测，每扫描采样数为1024，采集时窗为600ns，介电常数8。在掌子面水平方向共布置了2条地质雷达测线，测线布置情况具体如下图所示：

  3

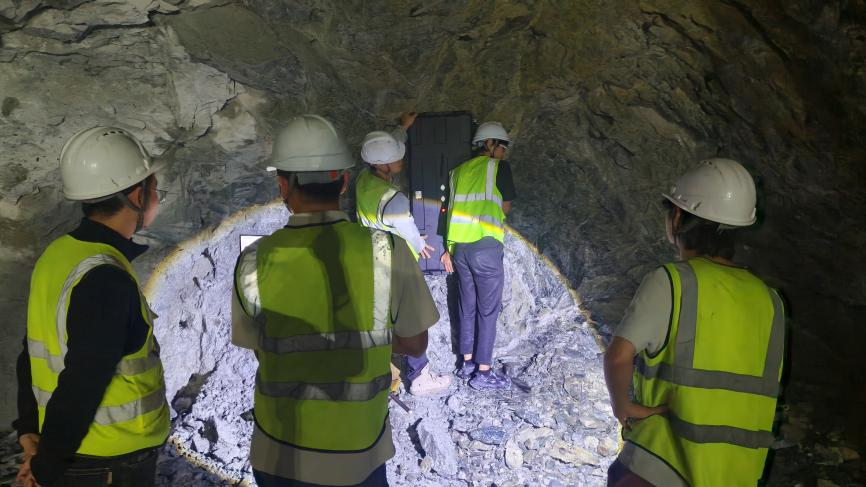

现场照片

  4

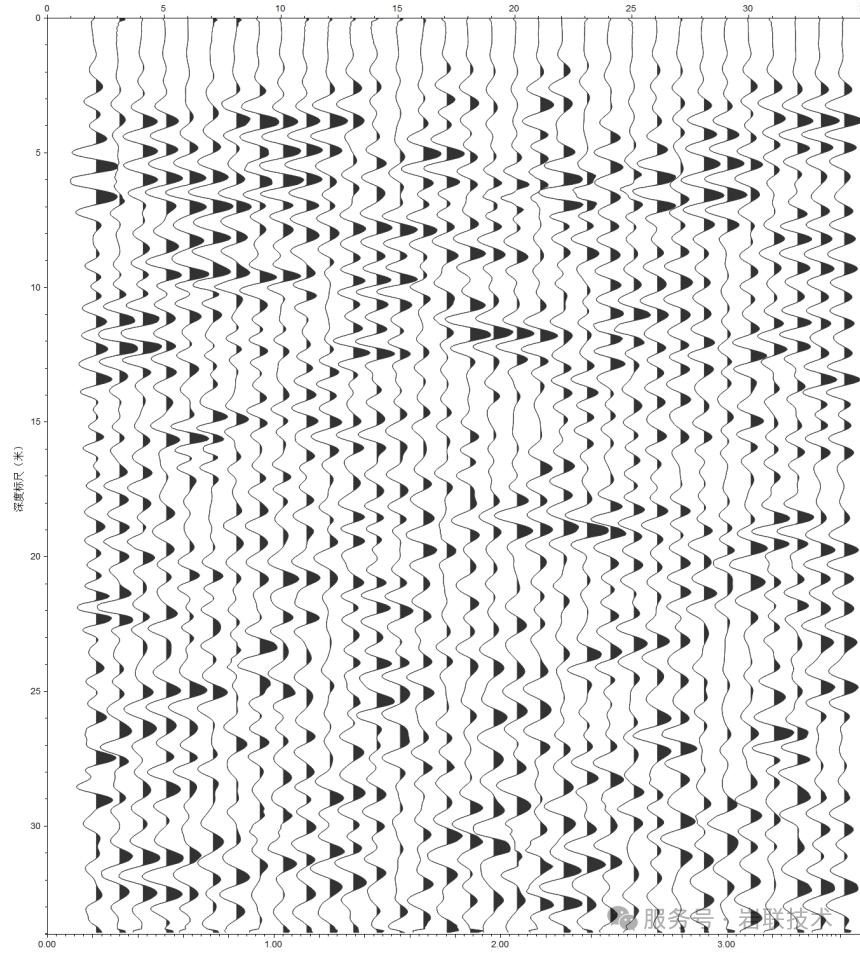

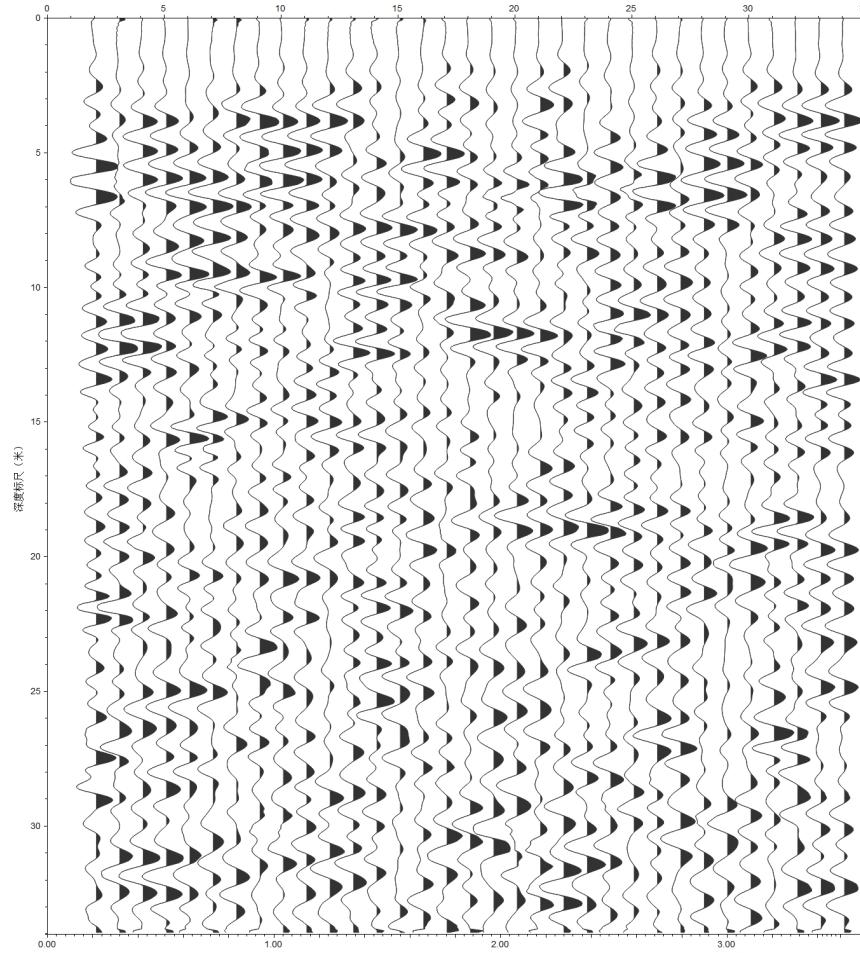

检测结果及结论

从整体测线分析，推测掌子面前方0.00M-30.00M与当前掌子面地质条件基本一致，岩体节理裂隙发育较多，可能存在软弱夹层，地下水稍发育，预计开挖过程中多为渗、滴水。因缺乏项目地勘资料及相关信息，尚无法确定围岩等级。
