桥梁监测模型：

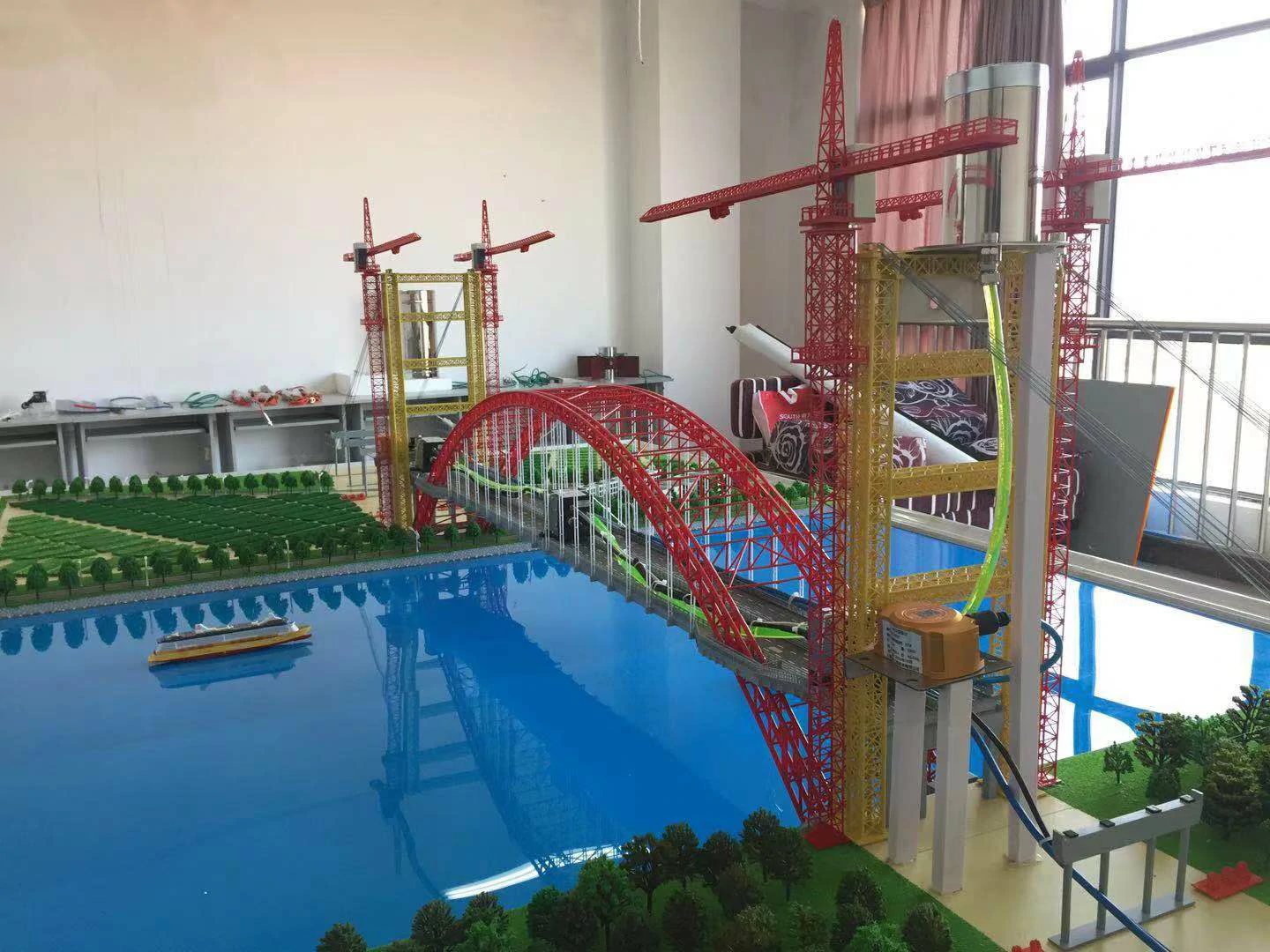

桥梁监测实训模型系统是一个集测试、仿真和教学于一体的试验平台。主要由主体框架、控制部分、测量部分组成。试验平台产生振动、位移与倾斜，测量部分会显示出位移与倾角值。以此模拟桥梁的振动、桥体变形、桥面的情况，搭建出设备在项目上的应用环境，达到测试产品的目的，测试值可以与平台数据对比，充分体现出监测设备的有效性和准确性。试验平台所搭载的产品可以根据实际的情况调整，灵活增减，达到客户对外展示宣传的目的。整个平台拆装方便、移动灵活，可以根据客户的需要拼接，适应各种放置环境、移动灵活，可以根据客户的需要拼接，适应各种放置环境。
点击咨询

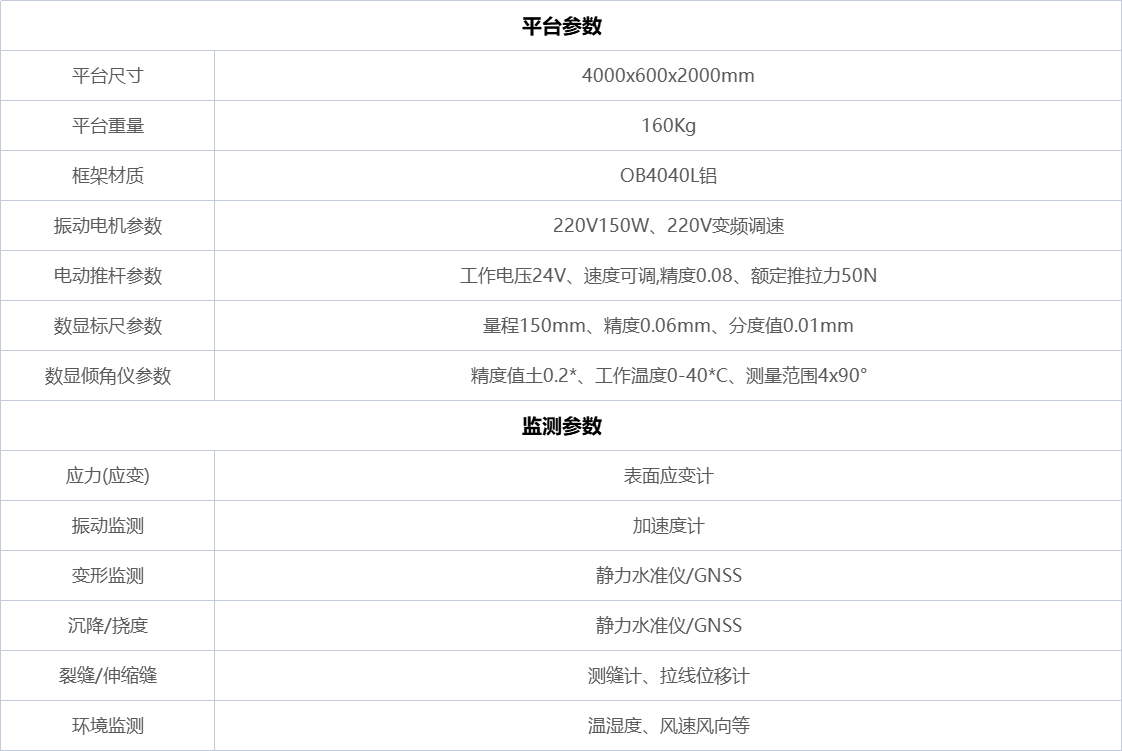

模型设计
主体结构整体由工业铝材打造，具有强度高、质量轻的特点，能够承受高强度的振动、位移和倾斜。控制系统由振动电机、电动推杆组成，来控制模型的振动、倾斜、位移，测量系统由控制系统和监测设备一起组成，通过控制模型的变化来模拟工程实际情况，在模型中安装振动监测仪、静力水准仪、倾角计、应变计、钢筋计、测缝计等传感器，来模拟监测桥梁的振动、位移、倾斜、应力应变、裂缝等情况，并通过物联网技术，将监测数据上传至岩联工程安全监测平台。
点击咨询
监测云平台
完善的数据可视化，折线图、柱状图、饼状图、散点图等多种数据可视化显示；强大的数据统计，自动统计报警数据，异常数据，处理结果，负责人信息等；智能的自主处理，根据监测情况，自主修正监测频率；多样的数据导出，可导出日报、项目报告、历史报告，并支持报告格式定制；丰富的报警模板，系统提供多种报警模板，并且支持短信通知、电话通知等多种通知方式；自主方案示意图，系统展示用户自主上传的监测示意图，并且允许用户自主标注监测点位。
