矿井水害 超前探查 | YL-TEM瞬变电磁仪应用案例解析

发表日期：2026/03/24




一、产品概述

瞬变电磁仪是一种基于电磁感应原理的时间域电磁法勘探设备。它通过向地下发射脉冲电流，在关断瞬间观测地下介质感应的二次场随时间衰减的规律，从而揭示地下介质的电性分布特征。

其核心价值在于：对低阻体（如含水构造、金属矿体、富水破碎带）具有极高的敏感度，能够有效穿透高阻覆盖层（如干燥岩石、冻土层），实现深部目标的精准定位。

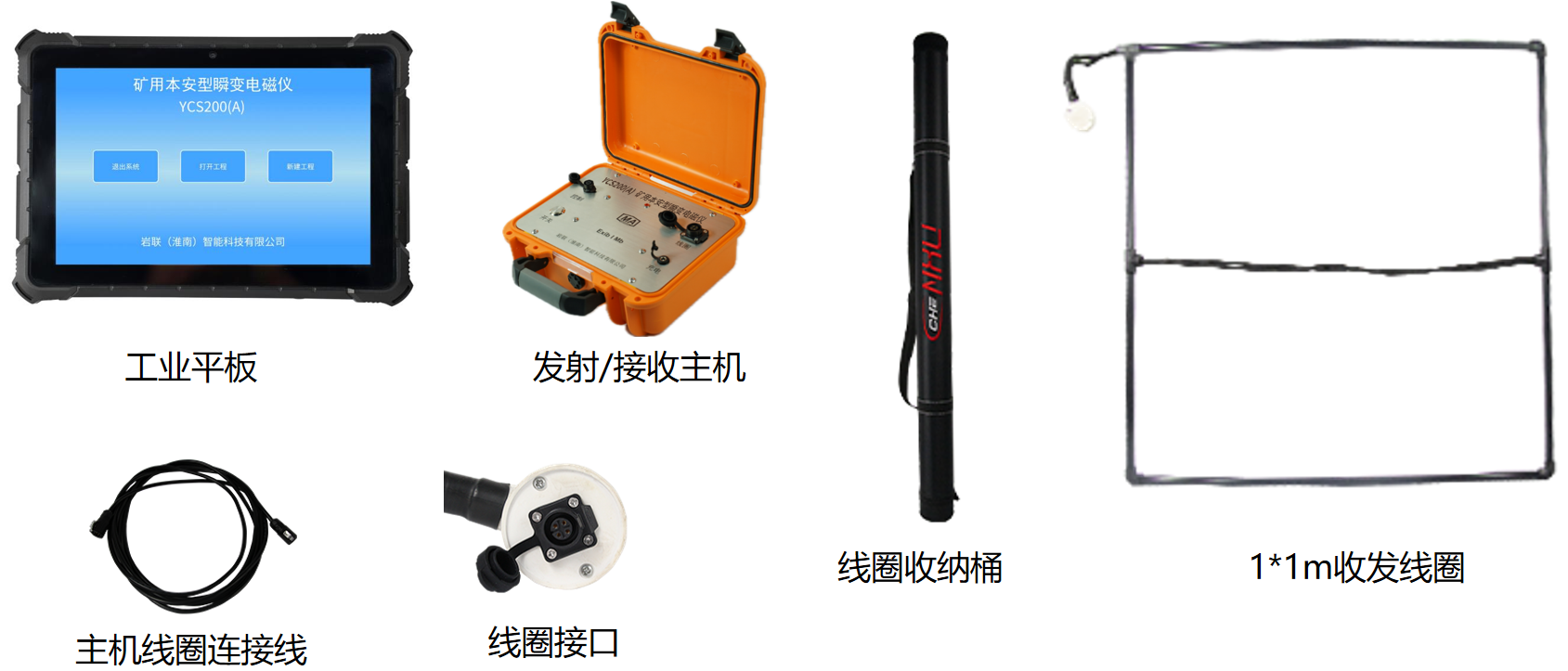

【YL-TEM瞬变电磁仪主机与配件】


二、原理介绍

【YL-TEM瞬变电磁仪】瞬变电磁法的工作原理可以概括为“发射、关断、接收”三个关键步骤。

1. 发射一次场


向发射线圈通以稳定的直流电流，在地下建立起一个稳定的“一次场”。

2. 关断与感应



瞬间切断电流，一次场突然消失。根据电磁感应定律，地下导电介质中会感应产生“涡流”，以阻止磁场的突然变化。

3. 接收二磁场

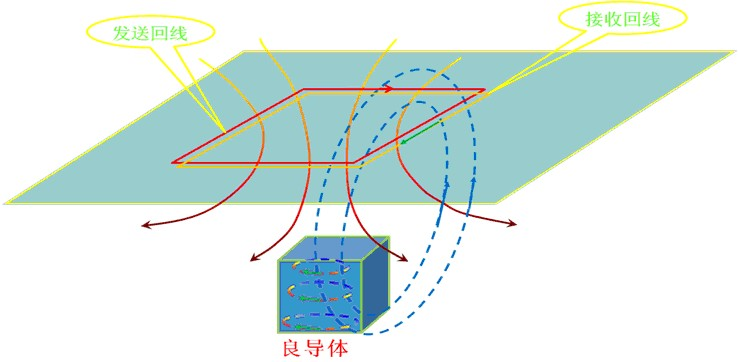

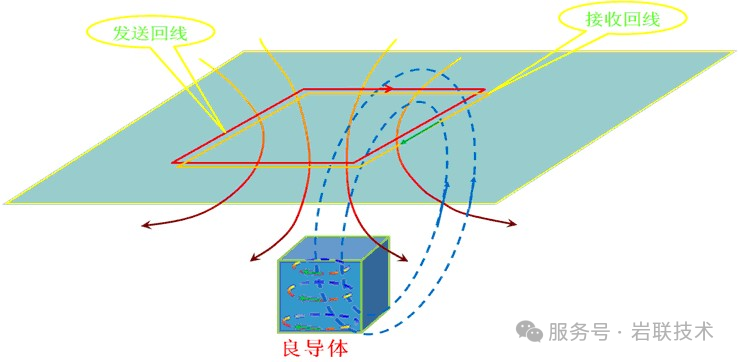

这些涡流随时间逐渐衰减，并产生一个变化的“二次场”。接收线圈测量这个二次场产生的感应电动势，记录其随时间衰减的曲线。



烟圈效应——深度探测的灵魂：关断后产生的涡流环不会停留在原地，而是像“烟圈”一样，随着时间推移不断向下、向外扩散。因此，早期信号反映浅部信息，晚期信号携带深部信息。这正是瞬变电磁法能够通过“等待不同时间”来“探测不同深度”的物理基础。



三、用途介绍

YL-TEM瞬变电磁仪有以下用途：

  • 隧道超前地质预报：探测掌子面前方隐伏的富水断层、破碎带、溶洞，预警突涌水灾害。
  • 矿产资源勘查：寻找金属硫化物矿床、煤田采空区富水性评价。
  • 水文地质与工程地质：圈定含水层、探查岩溶发育区、评价坝基渗漏隐患。
  • 环境与灾害地质：探测地下水污染羽、评价滑坡体含水状态、采空区探测。



四、产品特点

1. 拎包式便携设备



仪器轻便美观，适用于地面和矿井下环境工作；体积小、重量轻，主机总重约3kg，利于现场施工携带；采用收发射一体折叠式线圈，重量仅1kg，大大提高操作灵活性。


2. 抗干扰能力强



接收线圈自带屏蔽，抗人文电磁干扰强，发射电流大，能在强背景噪声环境下工作。


3. 向导式交互界面设计



操作简单，设置灵活，轻松完成试验。


五、工程案例

     江西某隧道超前预报


      1

    隧道概况
    隧址区为剥蚀丘陵及丘间谷地区，丘陵区地势相对起伏，山体陡峻，流水侵蚀切割剧烈，地形起伏较大，自然坡度约15~25°，相对高差约74m，进出口段地形较缓。丘坡植被较发育，主要为灌木、竹林、杂草等。进口段地面标高为171m，自然坡度一般为10°~25°。出口段地面标高为172m，自然坡度一般为10°~25°。最大埋深82.6m。
      2

    工作布置及技术方法
    沿掌子面布置测线3条，每条测线13个物理点，总计39个物理点。

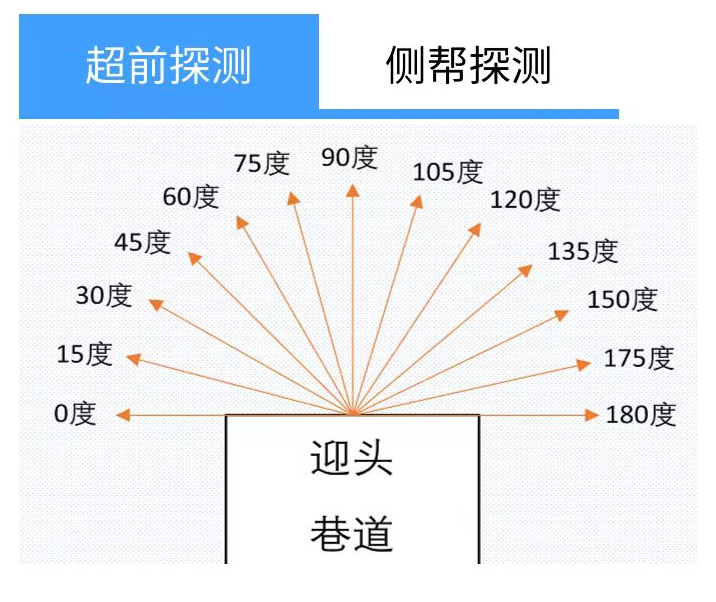

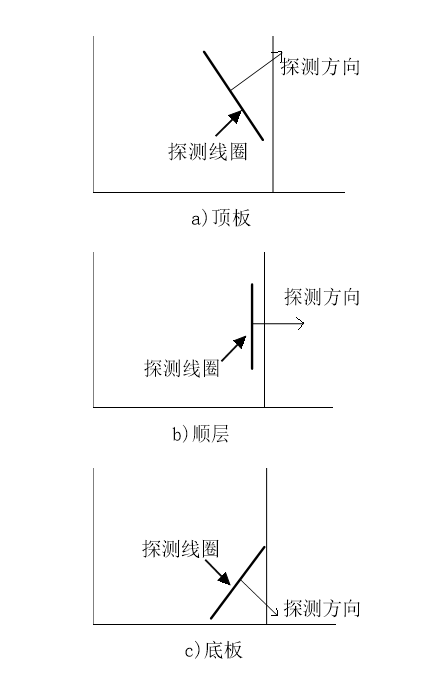

    通过在掘进头移动发射接收线圈，形成3条超前探测的实测剖面。3条测线剖面角度分别为：顶板向上45°、顺层、底板斜向下45°。测线探测范围为：横向0°~180°。

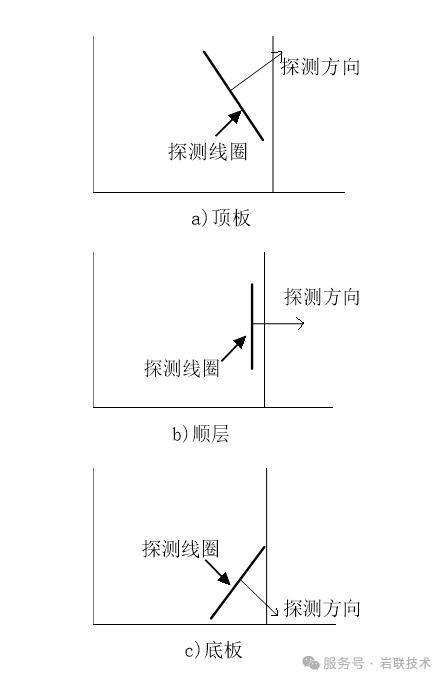

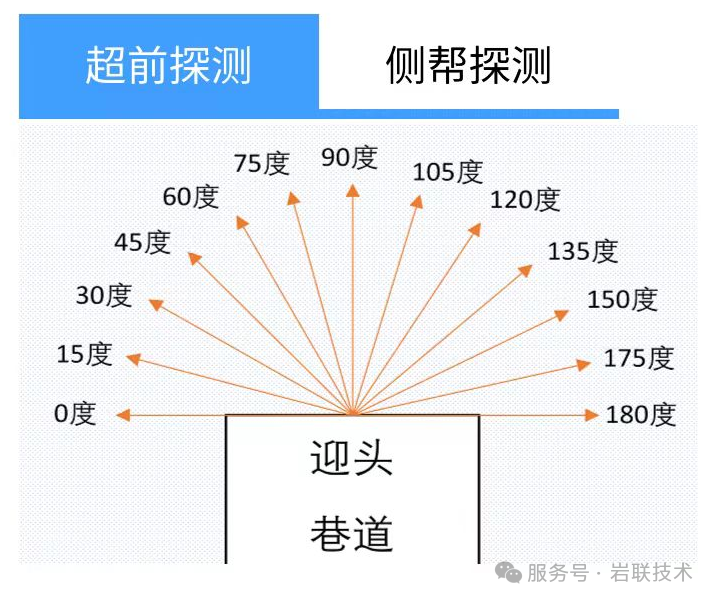

    测线探测范围为：横向0°~180°。下图为超前探测方法示意图：



      3

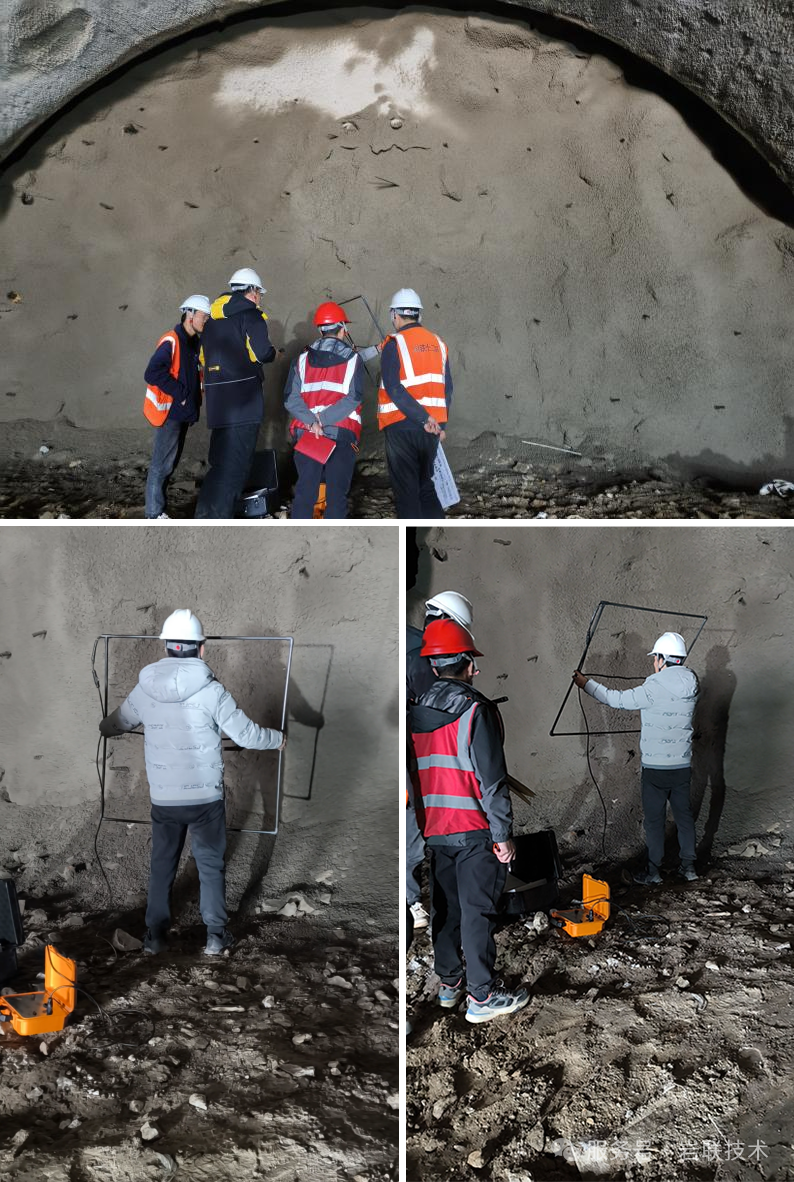

    现场照片


      4

    结果展示

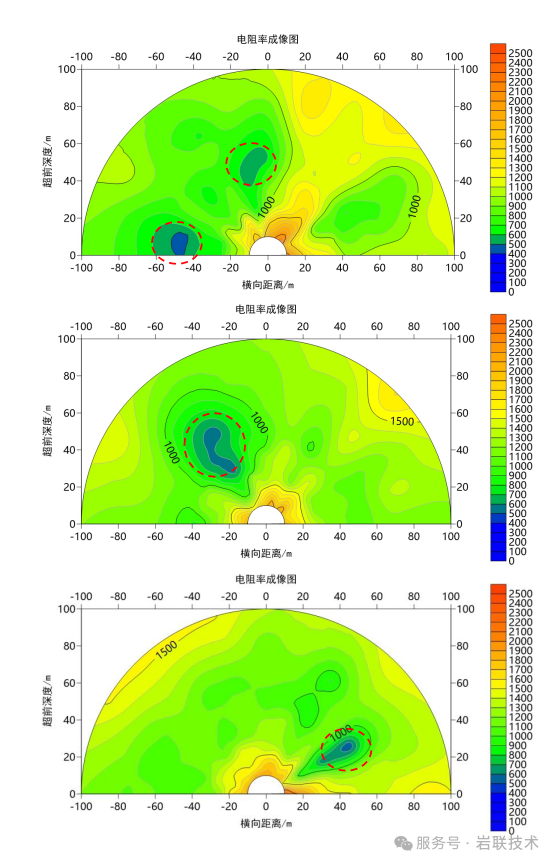

    依次为顶板、顺层、底板成图结果


      5

    结论分析
    DK176+459.86掌子面探测扇形剖面分析如下：
    该工作面瞬变电磁探测的3条测线都有明显低阻反应，低阻区域在图中由红色虚线圈出：顶板15°方向0-20m区域，90°方向40-60m区域；顺层75°方向20-60m区域；底板150°方向20-30m区域观测到低电阻率异常，并推断这些区域含水可能性较大，可能存在小范围岩溶。
    从比例尺刻度来看，该地质完整性较差，岩体较破碎，和超前探结果一致，基本能反映五级围岩特点。


    六、总结与建议

    结论：该探测段，掌子面前方0～100m，岩体较破碎，富水性轻微，局部位置可能存在小范围岩溶。
    建议：根据“有掘必探，有疑必探，物探先行，钻探跟进”的精神，物探报告作为钻探设计的重要依据，建议施工过程中结合物探资料进行相应的钻探验证。施工中易发生局部坍塌、掉块、渗水等工程地质问题，短进尺，加强支护、做好监控量测，及时施作二衬，确保工程质量及施工安全。
