YCS200(A)-F矿用本安型瞬变电磁发射机
加入询盘车
1710
矿用本安型瞬变电磁发射机
https://www.y-link.cn/uploads/20231225/0b460af5fd82219dc0886da5a4341c47.png
YCS200(A)-F
1

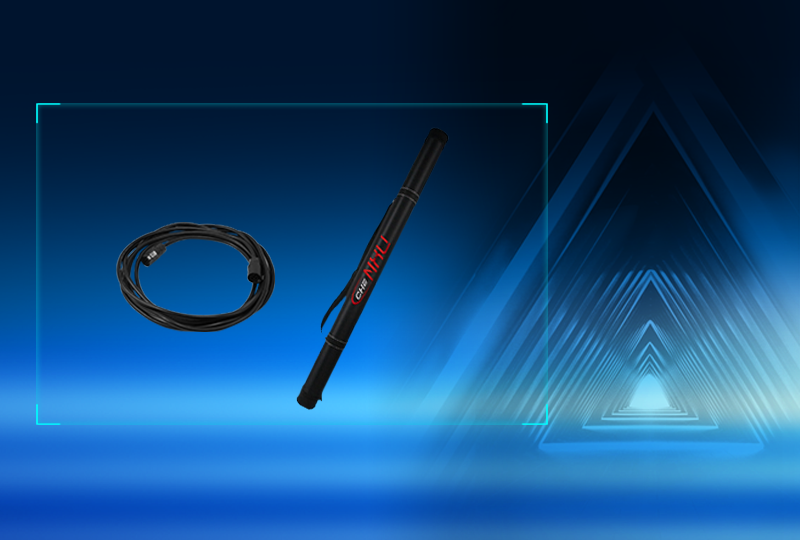

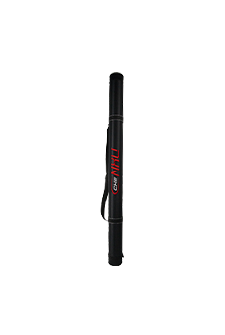

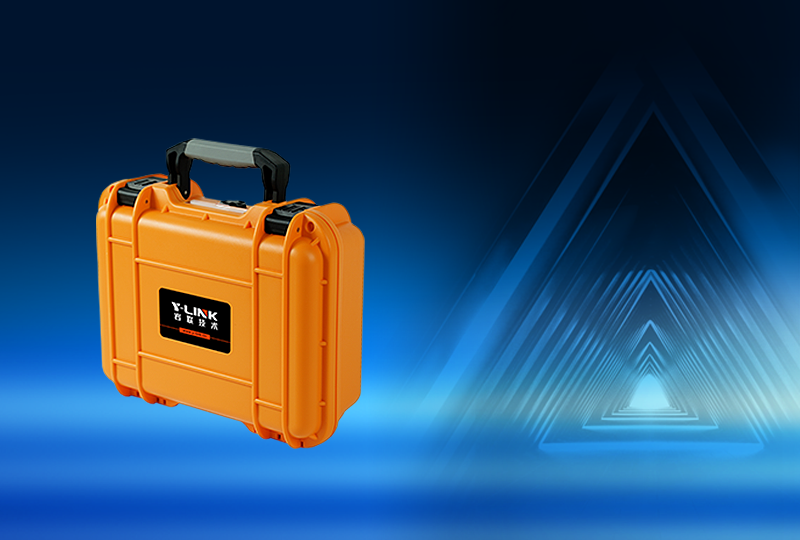

发射机主机,发射机与主机连接线,瞬变主机,本安平板电脑,线圈,电源适配器,发射机与线圈连接线,U盘,仪器箱,线圈包

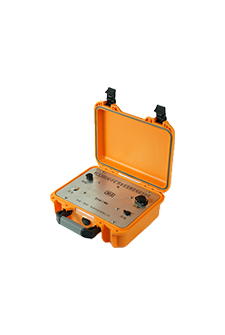

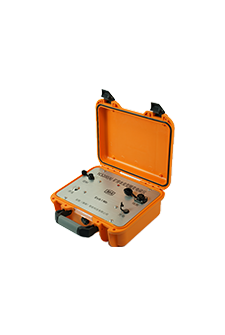

YCS200(A)-F矿用本安型瞬变电磁发射机
YCS200(A)-F矿用本安型瞬变电磁发射机配合本公司生产的YCS200(A)系列矿用本安型瞬变电磁仪使用,组合产品对低阻充水破碎带反映灵敏、体积效应小、纵横向分辨率高,且施工方便、快捷、效率高等优点,既可以用于煤矿掘进头前方,也可以用于巷道侧帮、煤层顶、底板等探测,为煤矿企业在生产过程中水患和导水构造的超前预测预报提供技术手段。
了解详情发射电流大
发射电流大,可达50 A ,探测深度大大加深。
了解详情向导式交互界面设计
操作简单,设置灵活,轻松完成试验。
了解详情小巧轻便
收发一体化线圈,仪器体积小,重量轻。
了解详情安全防爆
内置有12V镍氢电池电源,外壳采用全密封结构,是属于本质安全型的防爆设备。
了解详情
产品用途煤矿井下顶、底板和超前探测,有效超前探测距离可达220米;
巷道周围地质构造勘探、在地面上往下探测矿区构造分布,构造含水性;
采空区及废弃小煤窑的突水水源勘查 ,煤层底板溶岩含水层,陷落柱等勘查;
掘进过程中的隐伏导水构造和回采过程中工作面内部隐伏导水构造勘查。
符合规范《地面瞬变电磁法技术规程DZ/T 0187-2016》
《地-井瞬变电磁法技术规程DD 2019-11》
产品特点1. 发射线圈匝数少,仅4匝,发射线圈阻抗小。
2. 发射电流大,可达50 A ,探测深度大大加深。
3. 接收信号强 ,抗干扰能力强能在强背景噪声环境下工作。
4. 一次场对二次场干扰低,浅层盲区小。
5.采集数据自动滤波和自动识别异常数据。
6.空间结构解析分辨率高。
7.发射电路:采用最新高技术的电子器件,合理设计了驱动电路,确保了小功率下电流的高效、关断时间更短。
8.安全防爆:内置有12V镍氢电池电源,外壳采用全密封结构,是属于本质安全型的防爆设备。
9.防潮防尘:仪器壳体使用整体密封的防静电材料,面板接插件具有防潮防尘功能,在整机组装时采用硅橡胶密封为一整体,外壳防护等级达到IP54,允许在有瓦斯、煤尘的矿井中使用。
软件界面
软件特点1. 采集软件向导式操作,数据采集简单高效。
2. 采集数据自动滤波和自动识别异常数据。
3. 解析软件出图操作简单。
4. 支持电压、电流、归一化电压显示。
