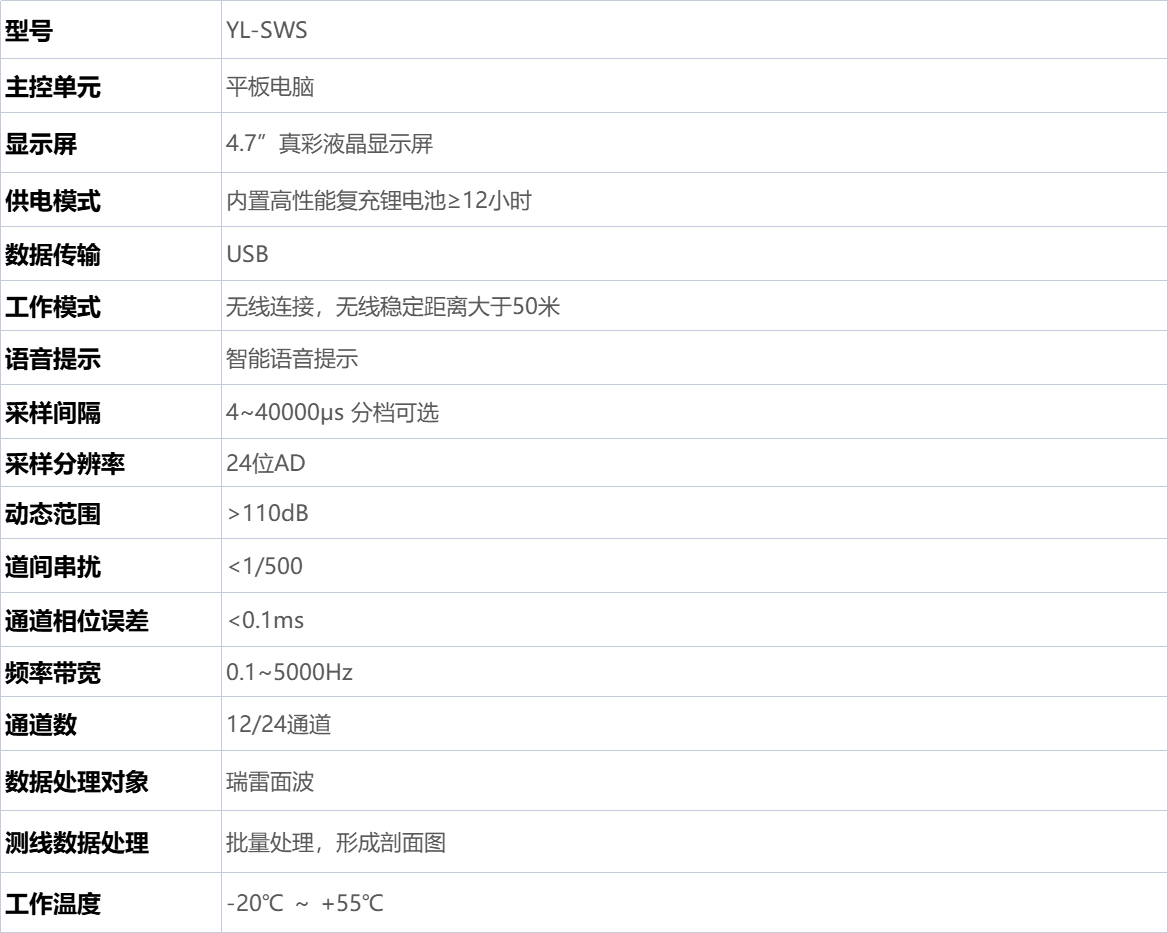

性能参数
产品配置
相关下载

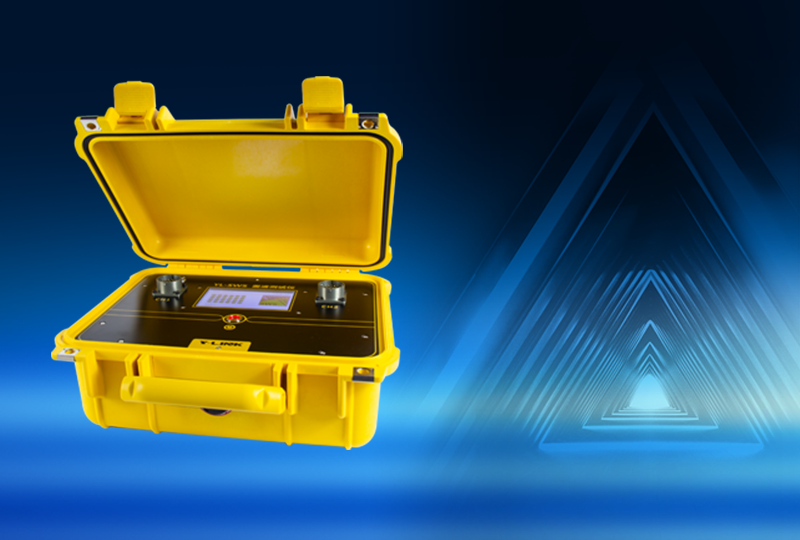

YL-SWS瞬态面波测试仪
YL-SWS瞬态面波测试仪是上海岩联工程技术有限公司研制的高性能测试仪器，主要用于用于查明地下地质构造，划分覆盖层及进行岩性分层，也可以对地基加固处理效果评价，公路路基、机场跑道质量无损检测等。
了解详情

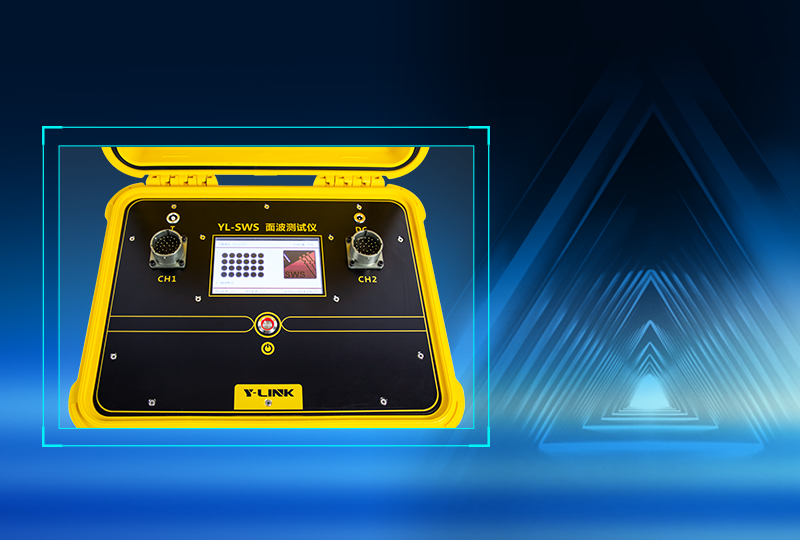

双屏操控
双屏工作模式，现场操作和远程操控更直观、高效。
了解详情
抗干扰能力强
24位高性能AD，能适应各种恶劣环境，数据准确，信噪比高，干扰小。
了解详情
数据处理强大
支持视速度滤波、自动提取面波（3种方法）、奇异值分解提取面波、自动追踪互相关法自动追踪最大峰值面波提取方法。
了解详情
低功耗续航长
专有低功耗平台+嵌入式操作系统，仪器功耗更低，连续工作时间大于12小时，可外接电源扩展工作时间。
了解详情

产品用途

用于查明地下地质构造，划分覆盖层及进行岩性分层；
地质体卓越振动周期检测，波速测试等；
探测滑坡体的滑动带和滑动面起伏形态；
探测构造破碎带；探测地下隐埋物体、古墓遗址、洞穴和采空区；
地基加固处理效果评价，公路路基、机场跑道质量无损检测；
液化分析、场地响应测试。

符合规范

《多道瞬态面波勘察技术规程JGTT143-2017》
《浅层地震勘察技术规范DZ/T0170-1997》
《建筑地基检测技术规范JGJ340-2015》
《城市工程地球物理探测标准CJJ/T7-2017》

产品特点

1.仪器内置可充电电池，支持连续独立工作12个小时，同时支持外接电池供电，满足面波现场测试需要。
2.主机小巧轻便，便于携带，适用于复杂的物探测试现场，军工级安全防爆箱，封闭式接头，具有良好的抗震、防潮、防尘性能。
3.支持无线连接工作方式，无线稳定距离大于50米，操作性能优异。
4.专有向导式软件操作设计，操作简单快捷。
5.24位高性能AD，各通道同时采集，最快采样间隔达到8us，采用工控级主板，信噪比高，抗干扰能力强，适应恶劣环境。

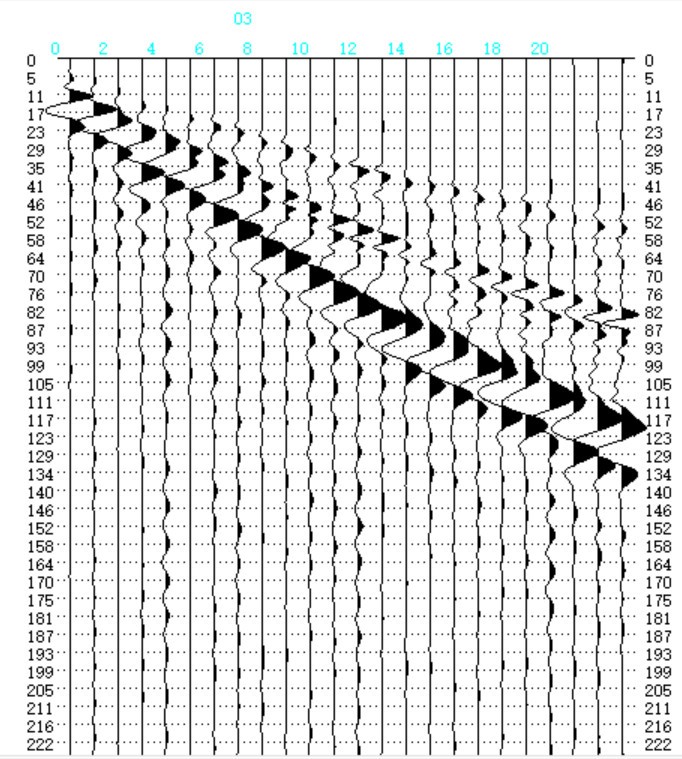

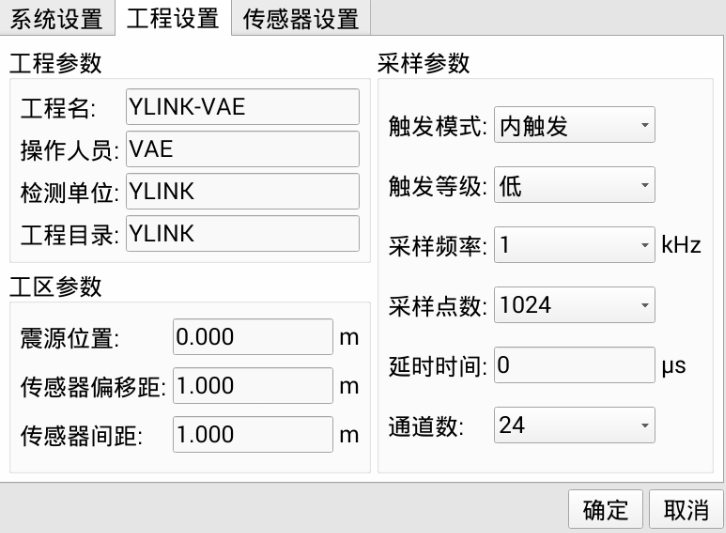

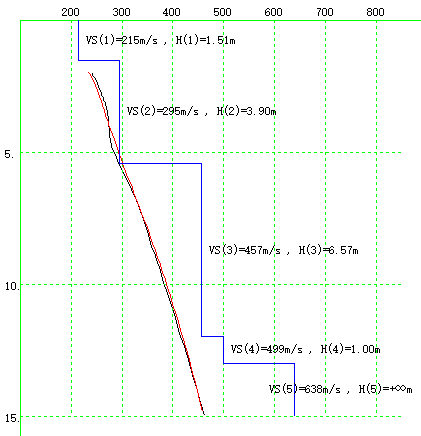

软件界面

软件特点

1.功能齐全、操作方便、工作效率高，人机交互进行处理、解释。
2.支持分析的数据类型多样化，cdp、sg2 、sgy、dat、gpn。
3.处理功能强大，炮点反向，振幅增益、波形缩放、道极性反转等。
4.面波提取方式多：视速度滤波、自动提取面波（3种方法）、奇异值分解提取面波、自动追踪互相关法自动追踪最大峰值。
5.支持T-P、F-K频散曲线提取方法。
